單體液壓支柱

2020-08-17 17:48:38 來源:互聯網 瀏覽量:938


單體液壓支柱是一種新環保型的支護裝備,既可與金屬鉸接頂梁配套用于高檔普采和炮采用工作面支護頂板以及綜采工作面支護端頭,也可單獨做點柱或其它臨時性支護用。

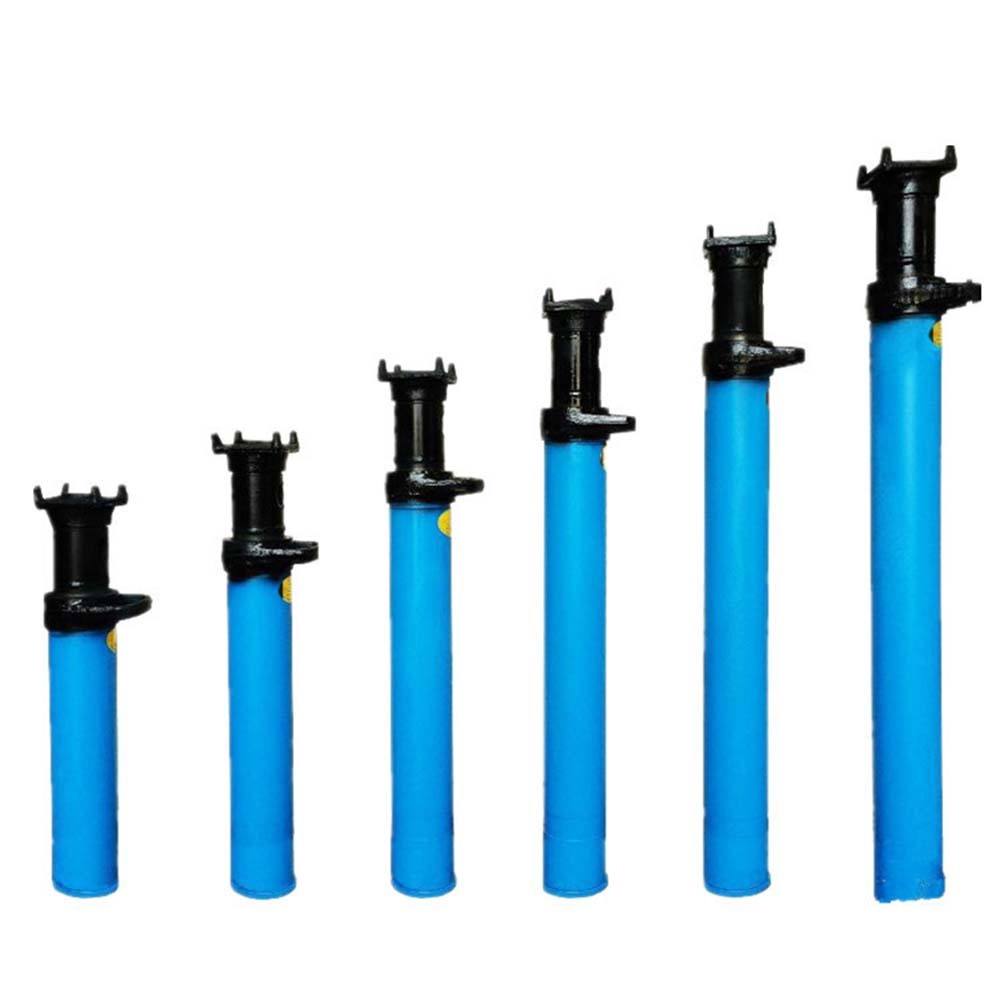

單體液壓支柱

單體液壓支柱適用于煤層傾角小于25度--35度的傾斜煤層回采工作面,所適應的煤層頂?shù)装鍡l件是:頂板落后不影響支柱的回收,底板不宜過軟,支柱壓入底板深度不惡化底板的完整性,否則應加大底座。在煤質較松軟的炮采工作面內使用時,對活柱體鍍層表面采取保護措施,以防崩壞。支柱與木頂梁配合或做點柱使用時,應將頂蓋換成柱帽,以免損壞木梁。

單體液壓支柱分類:

按供液方式和工作液不同,分為外供液式(簡稱外注式)和內供液式(簡稱內注式)支柱。

按工作行程不同,分為單伸縮(單行程)支柱和雙伸縮(雙行程)支柱,在不注明行程特征時,為單伸縮支柱。

按使用材料不同,分為普通鋼質支柱、高鈦合金支柱、鋁合金支柱、不銹鋼支柱等,在不注明材質特征時,為鋼質支柱。

按結構形式可分為活塞式支柱和柱塞懸浮式支柱兩大類?;钊街е垂ぷ餍谐逃址譃閱紊炜s和雙伸縮支柱。柱塞懸浮式支柱采用水介質,屬于“環保型”支柱。目前國外還有一種新系列的SZK單體液壓支柱,三用閥設臵在缸體外側,缸體外焊接供液管使三用閥與缸體內腔連接。

單體支柱油缸內徑有φ63mm、φ70mm、φ80mm、φ90mm、φ100mm、φ110mm、φ125mm,其中φ100mm缸徑的支柱,在井下采用最多,φ63mm、φ70mm、φ125mm缸徑的支柱,主要在特殊用途時使用。

單體支柱最大高度有0.63m、 0.8m、 1.0m、 1.2m、 1.4m、 1.6m、 1.8m、 2.0m、 2.24m、 2.5m、 2.8m、 3.15m、 3.5m。

近年來又增加了3.8m、 4.0m、 4.5m三種規格。3.5米以上規格的支柱,原則上不可用作工作面支護,但可用于端頭和超前支護。

單體液壓支柱配件主要有密封件、油缸、活柱、手把體、柱頭、頂蓋、底座、活塞、圓柱銷、連接鋼絲、復位彈簧,還有附屬配件:注液槍、卸載把手、三用閥等。
