怎樣計算安全閥整定壓力 安全閥整定壓力的確定與偏差

2020-07-23 09:57:10 來源：互聯網 瀏覽量：2711

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


　　安全閥的整定壓力也叫開啟壓力，是關系到設備受壓過高時安全閥是否能及時開啟的重要參數。我們平時每年一次校驗的安全閥主要是查看安全閥的內部有無損傷，密封面有無破損，再就是對安全閥整定壓力的重新整定，使之保持安全閥的最佳開啟狀態?？吹搅税踩y壓力整定的重要性，那怎樣計算安全閥整定壓力?安全閥整定壓力的確定與偏差是什么?下面跟著小編一起來看看吧!
　　安全閥整定壓力計算方式(以汽鍋爐及壓力容器的計算方法為例)

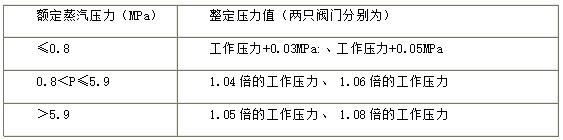

　　1、蒸汽鍋爐安全閥的整定值
　　
　　注：①鍋爐上必須有一個安全閥按表中較低的整定壓力調整。②表中的工作壓力，系指安全閥裝置地點的工作壓力。③省煤氣、再熱器的整定壓力為裝設地點工作壓力的1.1倍。
　　2、壓力容器安全閥的整定壓力
　　只安裝一只安全閥時，開啟壓力不應大于設計壓力，且密封實驗壓力大于容器的最高工作壓力， 即：
　　最高工作壓力<開啟壓力≤設計最高工作壓力
　　(開啟壓力一般為最高工作壓力的1.05-1.1倍)
　　安全閥的整定參數一項比較嚴謹?shù)墓ぷ?，選擇恰當整定壓力參數將直接影響設備的安全，在此提供以上計算方法供同志們學習交流之用，來保證我們共同工作在安全的環境之中。
　　安全閥整定壓力的確定與偏差
　　(1)蒸汽鍋爐用安全閥
　　1、鍋筒(鍋殼)及過熱器上的安全閥整定壓力應按表1。
　　2、省煤器、再熱器、直流鍋爐啟動分離器的安全閥整定壓力為裝設地點工作壓力的1.1倍。
　　3、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力為0.5～2.3MPa時為±3%整定壓力，當整定壓力為2.3～7.0MPa時為±0.07MPa，當整定壓力大于7.0MPa時為±1%整定壓力。

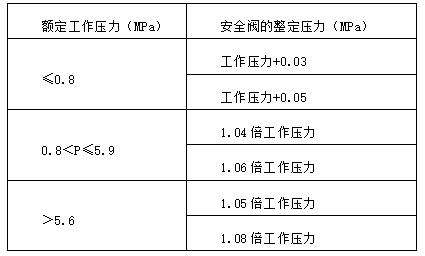

　　表1鍋筒(鍋殼)及過熱器上的安全閥整定壓力
　　
　　注：鍋爐上必須有一個安全閥，按表中較低的整定壓力進行調整。對有過熱器的鍋爐，按較低壓力進行調整的安全閥，必須為過熱器上的安全閥，以保證過熱器上的安全閥先開啟。表中的工作壓力，對于脈沖式安全閥系指沖量接出地點的工作壓力，對其他類型的安全閥系指安全閥裝置地點的工作壓力。
　　(2)熱水鍋爐用安全閥
　　1、安全閥整定壓力應按表2。
　　2、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。

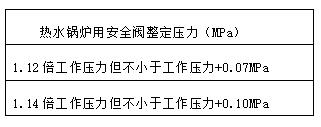

　　表2
　　
　　注：鍋爐上必須有一個安全閥按表中較低的整定壓力進行調整。這里的工作壓力是指與安全閥直接連接部件的工作壓力。
　　(3)固定式壓力容器用安全閥
　　1、固定式壓力容器上只裝一個安全閥時，安全閥整定壓力不應大于壓力容器的設計壓力;固定式壓力容器上按裝多個安全閥時，其中一個安全閥的整定壓力不應大于壓力容器的設計壓力，其余安全閥的整定壓力可適當提高，但不得超過設計壓力的1.05倍。
　　2、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
　　(4)移動式壓力容器用安全閥
　　1、安全閥的整定壓力為罐體設計壓力的1.05～1.10倍，回座壓力不低于開啟壓力的0.8倍，低溫深冷型罐車安全閥的整定壓力不得超過罐體設計壓力。
　　2、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
　　(5)壓力管道用安全閥
　　1、工業金屬管道用安全閥整定壓力為最大工作壓力的1.05～1.1倍;石油天然氣站內管道用安全閥整定壓力為最大工作壓力的1.05～1.15倍。
　　2、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
　　(6)醫用高壓氧艙用安全閥
　　1、安全閥的整定壓力為最高工作壓力+0.02MPa。
　　2、整定壓力偏差為±0.015MPa。
　　(7)壓縮機用安全閥
　　1、安全閥的整定壓力為最高工作壓力+0.02MPa。
　　2、整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
　　以上就是說小編為大家介紹的怎樣計算安全閥整定壓力?安全閥整定壓力的確定與偏差是什么?的全部?jī)?nèi)容，希望大家看過之后對安全的整定壓力能有一定的了解。安全閥整定壓力是開閥壓力，即達到這一壓力值或超過時安全閥會打開。


---
