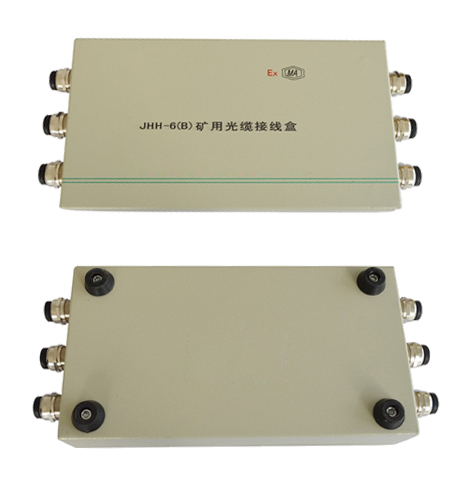

JHH系列光纜接線盒，適用于煤礦井下各種光纜內的光纖與尾纖或尾纜接續，并起到保護光纖接頭和配線的作用。
JHH系列光纜接線盒可與煤礦通訊、監控系統所使用的電纜配套，可用于煤礦井下采掘工作面，巷道洞室，上下山等有瓦斯，煤塵爆炸危險環境，作為與本安型通訊，監控系統設備的電纜連接裝置。
JHH型光纜接線盒型號意義
例如：JHH-4;
JH——接線盒;
H——本質安全型;
4——通口數。
JHH型光纜接線盒使用環境
a、環境溫度-10℃-+40℃;
b、相對溫度：≤95%(+25℃時);
c、大氣壓力：86-106KPa;
d、環境中有爆炸性氣體及煤塵等易爆物質;
e、環境中應無腐蝕性氣體;
JHH型光纜接線盒技術要求
額定電壓 60V
額定電流 3A
接觸電阻小于0.01歐姆
絕緣電阻大于500兆歐
表面絕緣電阻小于1×109Ω
JHH型光纜接線盒參數
1.光纜進出孔配置 2 1對
2. 橡膠皮圈 2 進線孔Φ13
3. 外型尺寸 305×160×62
JHH型光纜接線盒使用說明
(1)本產品由4組相互并聯的接線端子組成。
(2)本產品只能用于工作電壓60伏直流以下，工作電壓3A的本安電路上使用。
(3)本產品的密封圈，平墊圈的內徑、可按使用電纜線徑，在安裝時隨意選用。
(4)安裝時必須擰緊進線螺母，緊固螺釘、保證密封可靠。
