ZPD127型綜采工作面智能定位噴霧除塵控制系統

2020-08-21 15:43:10 來源:互聯網 瀏覽量:1216


  ZPD127型綜采工作面智能定位噴霧除塵控制系統適用于煤礦井下綜采工作面,通過在采煤機、液壓支架等處安裝無線傳感器,實時監測采煤機割煤、移架作業和放煤作業的運行位置,將采煤機割煤、移架作業和放煤作業信息實時傳送至工作面電控站及地面進行網絡發布,供生產調度中心和相關領導指揮決策。系統將架間自動噴霧、移架自動噴霧、放煤自動噴霧合為一體,在采煤機、移架、放煤作業的風流下方自動順序開啟/關閉數道扇形強霧進行高效降塵,無需人員干預即可實現全自動運行,解決了采煤機原噴霧裝置降塵范圍小、效果不理想、工作面粉塵濃度高的技術難題,降低了工人勞動強度,有效防止塵肺病危害。系統具有照明自動跟蹤功能,提供全工作面高亮度照明,所配的燈均為LED燈,既省電節能,照明亮度又大大提高,極大改善工作面作業條件。

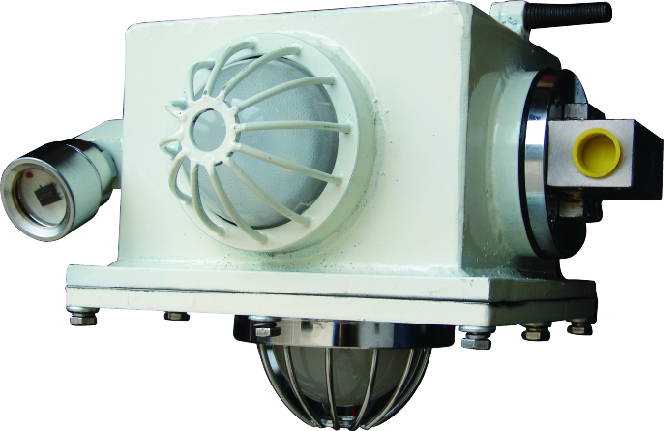

ZPD127礦用綜采工作面定位噴霧裝置

  與ZPD127型綜采工作面智能定位噴霧除塵控制系統配套的KHY9W型礦用無線(移架/放煤)壓力傳感器,采用當今最先進的無線射頻技術進行無線數據傳輸,具有非接觸、閱讀速度快、無磨損等特點,內置鋰電池,無需敷設任何線纜,安全可靠,實用方便。

  工作電壓:AC127V(75%~110%),50HZ

  功率消耗:每道裝置≤50W(總功率=50W×總道數)

  定位精度:≤3米

  定位形式:紅外線傳感

  紅外發射:額定功率≤3W,發射距離≥6米,垂直發射角≥30°,水平發射角≤20°

  操作功能:具體詳見上位機中的參數設定:(根據現場實際情況設定噴霧總道數,割煤、移架、放煤作業時各自開啟的道數,各自開啟的相隔道數,噴霧的延時時間,通訊延時,照明方式的選擇等,同時還有點噴測試功能,啟動、停止功能等)

  面板顯示:嵌入式一體化觸摸屏

  顯示內容:采煤機運行方向、采煤機當前位置、架間噴霧點道數、當前移架及移架噴霧道數、照明控制等

  噴霧形式:萬向扇形噴頭,可任意調節覆蓋巷道全斷面

  割煤噴霧區域:采煤機的風流下方,相隔距離可設定0-3道(3-18米)

  割煤噴霧量設定:可設定風流下方1-5道同時打開噴霧

  割煤噴霧延時:根據現場需要設定,一般為5-300秒

  移架噴霧區域:移架點風流下方1-3道噴霧

  移架噴霧延時:根據現場需要設定,一般為5-90S

  移架噴霧量設定:可設定風流下方1-3道同時打開噴霧

  放煤噴霧區域:放煤支架前后方1-3道噴霧

  放煤噴霧延時:根據現場需要設定,一般為5-240S

  放煤噴霧量設定:可設定放煤支架前后方1-3道同時打開噴霧

  放煤/移架壓力傳感器:液壓觸控式,無線射頻信號傳輸,中心載波頻率433MHz,最大傳輸距離≤12米,功耗≤45mW,傳感器內置3.6V鋰電池,正常工作時間9個月

  電動球閥:工作壓力≤8MPa,額定轉角90°,微動開關限位,正向通電開閥,反向通電關閥,到位自動斷電

  系統最大噴霧道數:99道(最大400組液壓支架)

  工作面照明燈:工作面的照明燈電源由主機,照明燈7W,設備燈7W

  工作面照明方式:①照明全開;② 2亮1,照明跟蹤;③3亮1,照明跟蹤

  系統通訊接口:RS485+光纖快速連接器,方便數據、作業信息上傳

  環境溫度:-20℃~+55℃

  安裝地點:無劇烈碰撞、異物砸落和淋水

  系統組成:

  ZPD127型綜采工作面智能定位噴霧除塵控制系統由一臺FYF5礦用本安型紅外發射器、一臺ZPD127-Z礦用隔爆兼本安型綜采工作面定位噴霧裝置主控箱、若干臺ZPD127-F礦用隔爆兼本安型綜采工作面定位噴霧裝置分控箱、若干KHY9W型移架/放煤壓力傳感器(無線射頻傳感器)、噴霧總成、GL型主過濾器、主供水管路、主閥門、支供水管路、支管路閥門及快接三通等部件組成。

  系統工作原理與實現功能:

  割煤作業時的自動噴霧除塵 ( 架間自動噴霧 )

  采煤機割煤作業時,安裝于采煤機內側的紅外線定位發射器將采煤機位置信號無線發送至固定在液壓支架上的分控箱的紅外線接收頭,主機將收到的采煤機位置信息通過通訊電纜傳送至工作面定位噴霧顯示控制箱,顯示控制箱按預先設定的參數和功能進行計算與程序控制,根據采煤機的運行位置,在其風流下方自動順序開啟/關閉多道扇形強霧,并自動追蹤采煤機的運行位置,對割煤作業產生的大量粉塵進行有效阻隔和高效除塵,實現采煤機架間噴霧智能化,使綜采工作面防降塵達到高效、智能、合理的目的。

  移架作業時的自動噴霧除塵 ( 移架自動噴霧 )

  工作面移架作業時,串接在移架作業操作片閥處的無線壓力傳感器將降架作業信號無線發送至主機,由主機通過通訊電纜將降架信息傳送至工作面定位噴霧顯示控制箱,控制箱根據所移支架的位置,在其風流下方自動開啟/關閉扇形強霧進行噴霧降塵,經延時后關閉當前移架除塵噴霧,實現工作面移架智能噴霧除塵。

  放煤作業時的自動噴霧除塵 ( 放煤自動噴霧 )

  工作面放煤作業時,串接在放煤作業操作片閥處的無線壓力傳感器將放煤作業信號無線發送至主機,由主機通過通訊電纜將放煤信息傳送至工作面定位噴霧顯示控制箱,控制箱根據放煤支架的位置,在其支架的前后方自動開啟/關閉扇形強霧進行噴霧降塵,經延時后關閉當前噴霧,實現工作面放煤智能噴霧除塵。

  工作面智能照明

  ZPD127礦用綜采工作面定位噴霧裝置具有控制照明功能,每道噴霧裝置內照明電源由對應的主機供應。并可追蹤采煤機和移架/放煤作業運行,按照現場需要選擇照明形式。

  具備工作面生產監管與作業信息系統擴展功能

  ZPD127礦用綜采工作面定位噴霧裝置通過擴展,能實時監測采煤機和移架/放煤作業的運行位置,將采煤機運行和移架/放煤作業信息通過通訊總線或光纖以太網傳送至工作至面電控站及地面調度室,供生產調度中心和相關領導指揮決策,對于進一步提高煤礦井下精細化管理水平,優化現役綜采工作面生產工藝和管理模式,確保煤礦安全高效生產將起到十分重要的作用。
